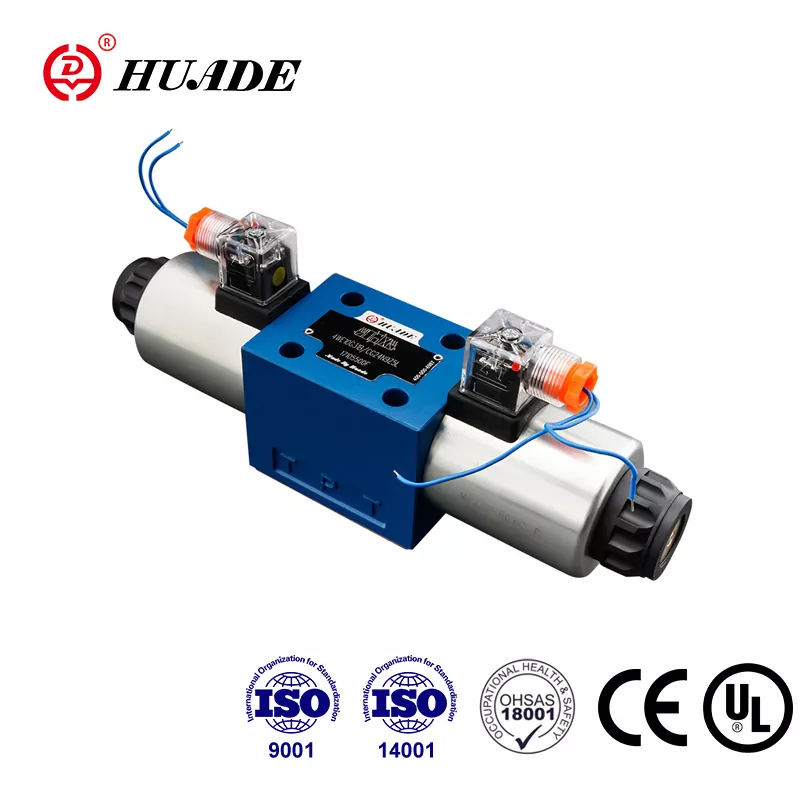

Ka mahi koe me nga punaha hydraulic i nga waahanga ahumahi, ko te Valve Manawate te kaupapa ko te kaiwhakahaere waka mo to mana wai. Ko te Bosch Rexroth 4we 10 J J Valve Valve tetahi o aua workhors e mau ana i nga raina whakaputa e rere ana i nga wheketere e rere ana i te ao. Ko tenei waha motuhake e tata ana ki nga tau tekau, a he pai te take e kii ana nga miihini hei tohu mo a raatau kaupapa.
He aha te mea e rereke ana te 4WE 100
Ko te Rexroth 4we 10 J te mea e kiia ana e matou he puaa waikore a Solenoid. Whakaarohia he huringa hiko hiko e tika ana ki te tarai i te hinu konutai i reira me haere. Ko te korero "4we" e kii ana ki a maatau e wha nga tauranga nui, a ka hiko te mahi hiko. Ko te "10" e tohu ana he nui te rahi o te Ng10, e rite ana ki te paerewa Cetop 5. Ko te "J" i te mutunga he tino nui na te mea e whakatau ana i te ahua o te valve i te wa e noho ana i tona turanga pokapū.
He aha te mea e wehea ana e tenei valve te kaha ki te hapai i te pehanga nui me te rere. Kei te korero maatau mo te kaha o te mahi ki te 350 Bar, e whakamaoritia ana mo te 5,000 pauna mo te tapawha tapawha. Ka taea e nga waahanga huringa DC te pana i roto i te 160 rita ia meneti, i te wa e pupuri ana nga tuhinga AC 120 mo te meneti. Ko aua mea kei te ngana koe ki te neke i nga taumaha taumaha, ki te whakahaere i nga huringa nui ranei.
Me pehea te mahi a te Poto o te Potae J-Taakaha
Ko te whirihoranga a J Spolol pea ko te ahuatanga tino motuhake o tenei tohu mana whakahaere. I te wa e noho ana te Valve i tona turanga pokapū me nga solenoids e rua, ka aukati katoa nga tauranga matua. Ko te tauranga papu (P), nga tauranga mahi e rua (A me B), me te tank hoki e hoki mai ana i tetahi ki tetahi.
Ko tenei hoahoa pokapū kua tiakina hei kaupapa motuhake. Ka whai koe i te cylindy hydralic e pupuri ana i te taumaha taumaha, kaore koe e hiahia kia rere te uta i a koe e kore e kaha te whakahaere. Ko te 4WE 100 10 ka pupuri nga mea katoa i roto i te waahi. Kaore te papu i te tuku hinu i hea, a ka taea e te cylika te rere ki te tank. Ma tenei ka whai hua nui ki nga tono penei i nga miihini whakahiato werohanga, kei reira koe e hiahia ana ki te tuunga i nga waahanga rereke o te huringa hangai.
Ka whakakakahu koe i tetahi o nga solenoids, ka huri te huringa o te papu ki tetahi whare mahi i te wa e tuwhera ana te tauranga mahi i te taha o te tauranga mahi. Whakawhanau i etahi atu o Solenoid, me nga hononga ka huri. He maamaa tonu te whakamarumaru, engari ko te pokapū poraka ka hoatu ki a koe mo te mana pupuri i te mana pupuri i etahi atu tauira spool e kore e whakaratohia.
Ko nga korero hangarau he mea nui
Ko te 4We 10 J e whai ana i te Iso 4401-05-05-05 mo tana Paerewa Whakatere. Ko te tikanga o tenei paerewa ka taea e koe te huri me etahi atu o nga pukupuku ng10 mai i nga kaihanga rereke mena e hiahiatia ana, ahakoa he taipitopito mo te manatoko. Ka whakamahia e te pikinga e wha m6 x 50 nga paarua i runga i te 15 o Aotearoa. Ka hiahia koe ki te pereti whakatuanga motuhake, ko te rexroth e tohu ana he mea penei i te G 66/01.
Ko nga Solonoids he aha te waea mai i a Rexroth ". Ka noho te COIL hiko ki te whare e kitea ana ki te hinu hydraulic, ka awhina i te makariri me te whakaiti i te haruru ka whakataurite ki te solenoids maroke. Ka taea te tango i enei peariki me te huri i nga nekehanga 90 kaore e whakakore i te paanui katoa, he waatea i te wa e raru ana koe ki nga hononga hiko. Ko nga whiringa ngaoti noa te whakauru i te 24 VDC me 120 VAC, ahakoa kei te waatea etahi atu waahanga.
Ko nga waa whakautu e tika ana mo tenei momo tohu mana aronga. Ka tono koe i te mana, ka huri te pupuhi i te 45 ki te 70 milliseconds. Ka tapahia e koe te mana, ka hoki mai te puna i roto i te 35 ki te 45 milliseconds. Ehara enei i te tere o te whiu a Seron Servo, engari he pai ki nga tono miihini ahumahi.
Te wahi ka kitea e koe tenei mahi
Ko te 4We 10 J ka whakaatu i roto i te maha o nga taputapu ahumahi. Taputapu miihini taimaha e whakamahi ana mo te whakahaere i nga tepu mahi me nga tiihi. Ko nga rangatira o te hydraulic e whakawhirinaki ana ki te mana tika o te clilinder. Ko nga miihini whakahiato werohanga ko tetahi o nga tono noa, ina koa i roto i nga waahanga piripiri i te waahi e hiahia ana koe ki te pupuri i te kaha o te kaha whakapiri kaore he tere.
I roto i te huinga whakahiatotanga i te werohanga, ko te whakatakotoranga mana motuhake e whakahaere ana i te whakatuwheratanga me te kati o te whakarewa. I roto i te werohanga, ka pania te turanga o te pokapū J-Taakaha i te hinu konutai i roto i te cylinder cylinder, kia mau tonu ai te papu ki te mahi i etahi atu mahi. Ma tenei ka aukati i te uira (ka heke te kirihou e hiahiatia ana mai i te papanga) me te whakarite kounga riterite. Ka tae ki te wa ki te whakatuwhera i te hangai, kotahi te ahi a Solenoid me nga waahanga o te raorao, te arahi i te hinu ki te whakahoki i nga tikanga whakapiri.
Ka puta ano te Valve i roto i nga taputapu pūkoro, miihini hangarua, me nga punaha whakahaere rauemi. Ko nga waahi katoa e hiahia ana koe ki te mana whakahaere me te kaha o te kaha me te reiti rere e tika ana, ko te 4we 10 J he utu.
Te maarama ki te waehere ota
Ka whakamahi a Rexroth i te punaha whakamahere papaaho mo o raatau raarangi whakahaere aronga, me te maarama ki te awhina i a koe kia rite ki taau e hiahia ana. Ko te nama tauira tino rite ki te 4WE 10 J3x / CG24N9k4, me te REXROth Part Tau R900589888.
Te wawahi i tera: Ko te "4" e whakaatu ana i nga tauranga matua e wha. "Ko matou" te tikanga ko te Vende hiko hiko te hiko. "10" ko te tohu rahi o Ng10. "J" e tohu ana i te tauira a te kaipatu me te pokapū poraka. "3x" ranei "5x" e whakaatu ana i te raupapa, me te 5x te raupapa whakaputa o naianei. Ko nga reta me nga nama i muri i te whiu i nga korero taipitopito penei i te ngaohiko solenoid (G24 te tikanga 24 VDC), nga taonga hiri, me nga momo taapiri.
Mena ka kite koe i te "v" i roto i te pauna, e tohu ana i nga hiri FKM hei utu mo nga hiri umanga a NBR. Kei te hiahia koe ki te FKM mena kei te whakamahi koe i nga rere o te Ester ester ranei te whakahaere i te pāmahana teitei ake. Kei te pai nga mahi a te NBR Shils ki nga hinu kohuke kohuke i nga hau ki te pāmahana ahumahi.
Nga whakaritenga o te wai me te tātari
Ko te 4We 10 j i hangaia mo te hinu konupora-a-kohuke, ahakoa ka taea e ia te hapai i nga kaiwhaiwhai phosphate me nga rauemi taapiri tika. He whānui te whānuitanga o te tirohanga, mai i te 2.8 ki te 380 mita tapawha ia rua, me te tirotirohanga tohu mo te 37 i te 55 nga nekehanga Celsius. Me noho tonu te pāmahana whakahaere i waenga i te 20 me te whakauru i te 50 nekehanga Celsius mo te taiao.
Anei te waahi o te tiaki i te tiakitanga ka tiimata: te horoi horoi wai. Ko nga tohu kei roto i te urupa mana motuhake e whangai ana i roto i nga microns. Kei te korero matou i nga āputa i waenga i te toru me te tekau ma toru nga microns i roto i nga waahanga nui. Ko te makawe tangata e tata ana ki te 70 ngakira mo te whakataurite. Mena ka tuku koe i te poke ki to hinu hydraulic, ka taea e nga matūriki te poro i enei whakaweto, ka tutuki te paoa hei piri.
Ka tūtohu a Rexroth ki te whakahiato i te 10 microns he pai ake ranei. Ehara i te mea he whakaaro kia kaua e wareware. Ko te kohinga stoloka te tikanga kaore e nekehia e to waha, ka kino ranei, ka huri ke, kaore hoki e hoki mai. Ki nga Solenoids a AC, ka taea e te spool totoro te kaha ki te tahuna na te mea kua hangaia te Solenoid mo te mahi mahi, kaore i te mau tonu. Whai muri i tetahi mea penei i te NAS 1638 Akomanga 9 nga paerewa ma te whakaora i a koe e pouri ana i te huarahi.
Nga take noa me te raru
Ko te nuinga o nga raru e pa ana ki te 4We 10 j ka hoki ki nga waahanga e toru: te pahua, nga hapa hiko, te kino kino ranei. Ko te rongo pai ko te Rexroth kei roto i te pukapuka ka huri i runga i enei waha, ka hoatu ki a koe he taputapu taatai.
Mena kaore e neke to valve mana ki te whakakaha i te solenoid, whakamatau i te pukapuka tuatahi. Pana te titi nui ka kite mena ka huri te miihini. Mena ka huri te mahi a te tangata engari kaore i te hiko, kei te titiro koe ki tetahi raru hiko. Tirohia to huringa i te hono a Solenoid, manatokohia to waea, ka whakamatau i te tohetohe o te wai. Mena kaore e huri te valve ahakoa te taangata, ka mau tonu te pupuhi, te nuinga o te poke.
Ko nga raru poke e whakapuaki ana i a raatau ano i roto i nga momo ahuatanga. I etahi wa ka huri te raorao engari kaore e hoki mai ki te pokapū. Etahi atu wa ka huri haere, kaore ranei. Ko te maakete a roto tetahi atu tohu, ka ngaro koe i te pehanga, ka kite ranei i te cylinder tere noa me te valve e kiia ana i te turanga pokapū pokapū. Ko enei take ko te tikanga kua werohia te poke, te tinana ranei, te hanga i nga huarahi riihi.
Ko nga raru hiko he tika tonu. Kaore he tikanga o te tirotiro i to punaha waea me te whakahaere. Ko te huringa he, ko te poauau ranei (mo nga solenoids dc) te tikanga kaore pea e taea te neke i te waha. Ka whakaatuhia e nga tiihi pupuhi hei porowhita tuwhera, he tino uaua ranei. He ngawari noa te whakakapinga o te tote mai i te miro noa i te taha o te tinana.
Ko te kino o te miihini he iti noa iho engari ka taea te tupu. Ko nga puna hokinga pakaru ka aukati i te pupuhi mai i te pikinga. Ko nga titi a Solenoid kua pakaru e kore e tika te pana i te pupuhi. Ko te tikanga ka hiahiatia te whakakapinga o te Valve, te hanga ranei i nga whakatikatika ngawari.
Nga whiriwhiringa Whakawuaki

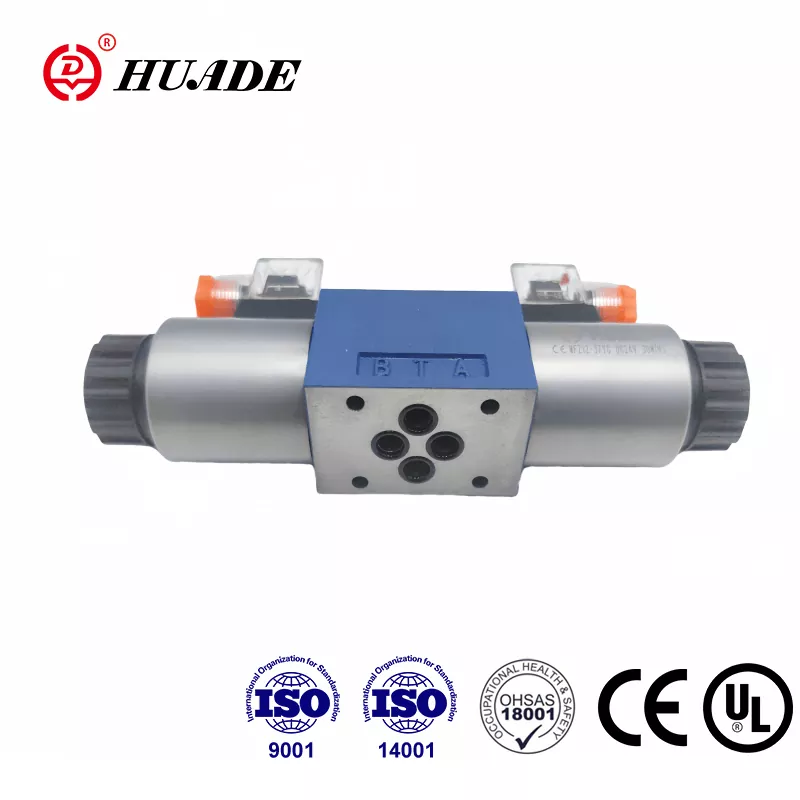

Ma te whakanui i te 4We 10 j ka tiimata me te mata ma, papatahi. Ko nga paanui o te raorao ki te taapapa, i te tikanga ranei ma te whakamahi i aua waahanga M6 M6 e wha i korerotia e matou i mua. Ko nga take maamaa mata mo te mea ko nga orita e hiri ana i ia tauranga me whakakikorua noa. Ko te patu, te otaota ranei ka taea te hanga i nga huarahi riihi.
Toru Ko te hunga e piki ana i te 15 Newton-mita, kaore ano, kaore i iti ake. Iti rawa a ka taea pea e koe te tiki i nga riihi o waho. He nui rawa atu ka mate koe i te huri i te tinana o te kopa, ka taea e te paoa te here. Whakamahia he Torque Torque, kaore i te mate.
Me aro atu ano nga hononga hiko. Kia mahara ki te hono atu koe ki nga rerenga hiko tika. Ko te waatea te nuinga o te waa, he hononga ranei mo ia ake, me te hononga whenua. Ko te hononga o te whenua he whakahau kia haumaru, ka taea hoki te whakaiti i te haruru hiko i roto i to punaha whakahaere.
Ko te urupa mana motuhake me aro ki nga solenoids e tohu ana i te wa e taea ai. Ka awhina tenei ki te aukati i te kohi makuku i roto i nga hononga hiko. Mena he rereke te hanga, whakaarohia te taapiri i nga pu, ka kapi ranei hei tiaki i nga waahanga hiko.
Te whakataurite i nga whiringa
Ko te 4we 101 10 J ehara ko te Utu Mana Whenua o Ng10 anake e waatea ana. Ko Parker te whakarite i te raupapa D3W, e tuku ana i nga whakaritenga rite. Ko nga kaiwhaiwhai a Poan te raupapa DG4V-5. Ka whakaputahia e te hydac nga putu Ng10 ka taea te whakakapi i nga tono maha. Na he aha koe ka whiriwhiri ai i te Rexroth?
Ko te kaha o te rere he kaupapa kotahi. Ko te 40 100 rita 160 o ia meneti i roto i nga putanga DC e kii ana i etahi o nga whakataetae. Ko te wa whakautu he whakataetae i te 45 ki te 70 milliseconds mo te hihiri. Ko te hoahoa bolenoid maku me te tango, ka tukuna e nga COIL, he painga mo te tiaki i nga mahi. Ko Rexroth hoki he maha nga momo tauira o te punaha me nga whiringa i roto i te raupapa 4We 10, kia kaha ake to tau ki te whakatutuki i o hiahia.
Ko te utu-whakaaro nui, kei roto i te kotahi te poroporoaki enei. Ka taea pea e koe te utu i nga waahi katoa mai i te 950 ki te 1,050 nga taara US mo te whirihoranga noa. Ko te utu e whakaatu ana i te kounga o te ahumahi me te miihini e haere ana ki te pupuri i nga whakawhiwhinga piri me te mahi pono.
Ko te rereketanga tuuturu ka heke mai ki nga mea kua whakamahia e koe i to punaha. Mena kua hangaia to taputapu ki nga waahanga rexroth, ko te piri ki te 4We 100 10 ka mau tonu i roto i nga waahanga maarama me te hangarau hangarau. Mena kei te mahi koe me nga punaha a Parker me nga punaha kai, ka pai ake te whakauru o o raatau tohu.
Te whakaputanga me te waatea
Ko te rapu i te 4We 10 J i te nuinga o te waa. Ko nga whirihoranga noa penei i te R900589988 (24 VDC Putanga) i te nuinga o te waa i roto i nga kaihokohoko ahumahi. He toa ipurangi a Rexroth kei reira koe e hoko tika ai. Ko nga papaaho taputapu rite ki a Alibaba e tuku ana i nga raarangi rexroth pono me nga waahanga taapiri, ahakoa me whakamatau koe i nga mea e whiwhi ana koe.
He rereke nga ahuatanga o te kaiarahi i runga i te whirihoranga. Ko nga taonga kararehe ka eke ki roto i etahi ra torutoru. Ko nga ota motuhake me nga whiringa rereke ka roa pea te maha o nga wiki. Mena kei te pupuri koe i nga taputapu whakahirahira, ko te pupuri i te whiu tohu i runga i te ringa ka hoatu ki te utu iti te utu ki te heke.
Kia mohio koe ko nga raupapa o nga mea tawhito penei i te 3x kua mutu. Mena kei te whakakapi koe i te urupa 3X, ka taea e koe te whakahou ki te raupapa 5x, ko te putanga whakaputa o naianei. Ko te atanga whakaata me te mahi taketake he rite tonu, ahakoa he iti pea nga rereketanga o nga whiringa me nga whakaritenga mahi ranei.
Kia mau tonu
Ko te whiwhi i te ora nui mai i to urunga mana whakahaere ka heke iho ki te maha o nga mahi nui. Tuatahi me te mea nui: Kia mau tonu te rere hardraulic ma. Ko te whakahoahoa 10-micron i korerohia e matou mo te mea kaore i te pai ki te hiahia koe ki te mahi pono. Hurihia nga whiriwhiringa i nga wa katoa ka maataki mo te maturuturunga o te pehanga puta noa i te waahanga tātari.
Tuarua, tirohia ko te tauira a J Spool e rite ana ki to tono. Mena kei te whakamahi koe i tetahi papu nekeneke pumau kaore he urupa, ka raru pea te pokapū poraka. Ka mate te papu ka pa ki nga tauranga poraka, ki te hanga wera me te kaha o te kaha. He pai te mahi a te J Spol me nga papaa rere, nga punaha ranei e rereke ana te kaha ki te whakakore i te kaha.
Tuatoru, whakamahia te pukapuka i te wa e pa ana ki te taatai, kaore i te tikanga whakahaere. Ko te hunga e wehe ana i nga titi kei reira mo te raru me te tiaki, kaore i te whakamahi i ia ra. Ka taea te hamani i runga i te riihi ka taea te kino i te tikanga mo te waa roa.
Tuawha, kia whai whakaaro ki te pehanga whakahaere o to punaha me te rere. Na te mea ko te 4We 10 J ka taea te whakahaere i te 350 paata me te 160 rita ia meneti kaore e kii kia rere tonu koe i aua waa. Ko te whakahaere i te waenganui o te envelope mahinga, kaua ki te hunga tino nui ka tukuna e ia te ora ratonga.
Ka mutu, ka mahi koe i te korenga, kaua e maka noa i tetahi maramara bolenoid hou me te kore e tirotirohia he aha i kore ai. Ko te nuinga o nga koti kaore e ngoikore i a raatau ake. Ka hemo ratou na te mea kei te mau tonu te pupuhi ka eke te hauota, na te mea ranei i nga raru hiko i roto i to punaha whakahaere. Whakatika te take pakiaka, kaua ko te tohu noa.
Te raina raro
Ko te Rexroth 4we 10 J J te Vard Vard Valve e tohu ana i nga tekau tau o te whanaketanga o te waikawa ahumahi. Ehara i te mea he pai, he hangarau ranei i nga paerewa o enei ra, engari ko tana mahi he pono i te wa e tono ana, kia tiakina hoki. Ko te tauira a J Spool me te pokapū poraka ka whakawhiwhia ki a koe te kawenga pai. Ko te rahi o te Ng10 te rere nui o te rere me te pehanga. Ko te PIN o te hoahoa a Bohenoid Hoahoa Hoahoa te mahi me te whakauru whakamua.
Mena kei te hoahoa koe i tetahi punaha Hydraulic hou e tika ana kia whakahaeretia te mana whakahaere, ki te whakakapi ranei koe i tetahi valve valla i roto i nga taputapu o mua, ko te 4we 100 10 J e tika ana kia whakaarohia. Me whakarite noa koe e kii ana i nga raupapa tika (5x mo te mahinga o naianei), ko te huringa solenoid tika, me nga taonga hiri e tika ana mo to wai. Kia whai whakaaro ki te tohu mai i ia ra, ka whiwhi koe i nga tau o te ratonga pono mai i enei oko.
Te maarama ki te pehea o to arai mana whakahaere me te mea e tika ana kia noho pai te hauora. Ko te hiahia noa kia aro ki nga taipitopito tera: te wai ma, te huringa tika, te tono tika, me te tiaki tonu. Tikina te hunga tika, a ko te 4We 10 J ka mau tonu i o waikawa e rere ana i te wahi e tika ana kia haere ratou ki reira.
