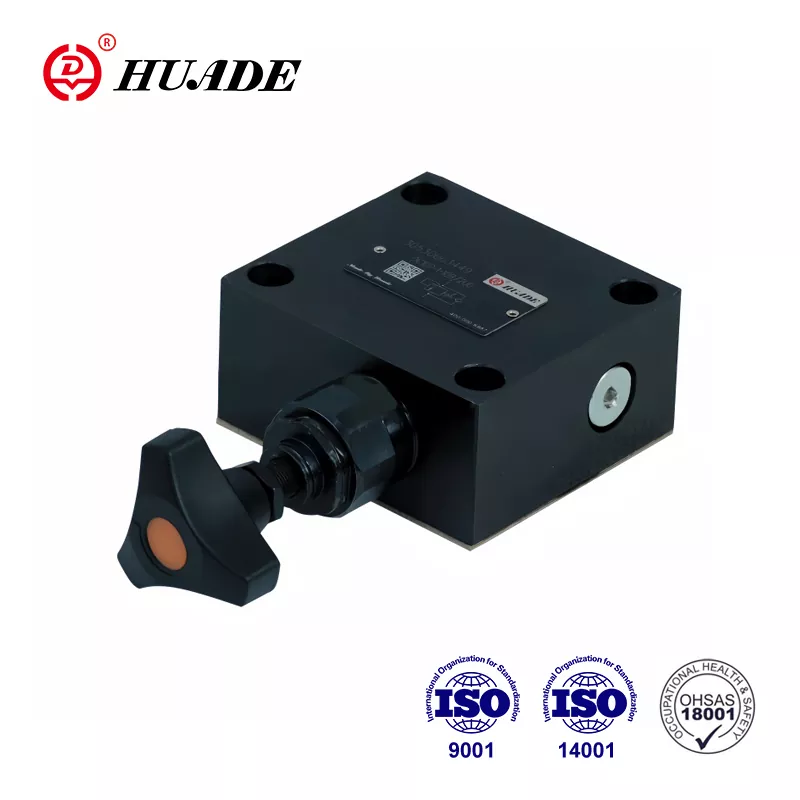

Patohia te DR DR 20 whakaweuraa whakaheke i te whiu e whakamahia ana hei whakahaere i te pehanga. Ma te whakauru i te hangarau matatau a Rexroth me nga taputapu hangarua tino nui mai i te ao katoa, ko te pehanga o te Huade® te whakaiti i te hinu pai me te utu iti me te utu iti. Ko Huade he waitohu Hainamana rongonui a-motu, me ona hua i roto i te maha o nga mara e hangai ana i nga miihini miihini, te rongoa wai, nga taputapu miihini, te hinu petrochemical, aha atu.
|
Te pehanga Inlet, Port B (MPA) |
tae atu ki te 31.5 |
|||
|
Te Putea o waho, Port A (MPA) |
Tae atu ki te 5.0, 10.0, 20.0, 31.5 |
|||
|
Te pehanga o muri, Port Y (MPA) |
tae atu ki te 31.5 |
|||
|
Max.Flow |
Dr10 |
Dr20 |
||
|
150 |
300 |
|||
|
Max. rere (hononga honohono) (l / min) |
Dr10 |
Dr15 |
Dr20 |
Dr25 |
|
150 |
300 |
300 |
400 |
|
|
Taurangi |
Te hinu kohuke (mo te hiri NBR) ranei |
|||
|
Rangi pāmahana pāmahana (℃) |
-30 tae atu ki te +80 |
|||
|
Raero tirotiro (MM ² / s) |
10 tae atu ki te 800 |
|||
|
Tuhinga o mua |
Tuhinga o mua |
|||
|
Ko nga pihi tohu (me te whakauru i te v = 41mm2 / s me te t = 50 ℃) |
||||
Nga waahanga:
te pikinga o te subplate
mo nga hononga honohono
▶ Mo te nui o te hopu
▶ 4 Nga huanga whakatikatika:
. Hurihuri hurihuri
. He Hapa me te Hexagon me te potae tiaki,
. Te raka hurihuri ropu me te tauine
. Rotary Knob me te tauine
4 Nga Tautuhinga Whakaputanga Tuarua Whakahoahoa (mo te Valve anake mo te pikinga o te papa)
Tono:
Ko te pehanga a te kaipoipo hei whakaiti i te whakamarumaru Dr 20 ko te whakaiti i te pehanga i roto i te punaha.
Ko nga pehanga pehanga pato i te DRA 20 he papura e whakahaerehia ana e te whakaheke i nga putu, e whakahaerehia ana mai i te huringa tuarua. Ko te tikanga o te urupa matua (1) me te whakauru i te spoloto matua (3) me te karawhiutanga (2) me te waahanga whakatikatika pehanga.
I te okiokinga, ka tuwhera nga pua, ka taea e te wai te haere noa mai i te tauranga B ki te tauranga i te maoro i te whakauru (3).
Ko te pehanga kei roto i te tauranga A e mahi ana i te taha o raro o te kohinga matua. I te wa ano ko te pehanga e mahi ana i te poroi (6) i roto i te raima (2) ma te Ope Taua (4) i te puna e uta ana i te taha o te piston matua (3) me te tauranga (5). Waihoki kei te mahi i runga i te pōro (6) ma te Onerifice (7), raina whakahaere (8), tirohia te valve (9) me Onerice (10). Hei ki te whakatakoto i te puna (11), ka kaha te pehanga i mua o te poro (6), i te tauranga (5) me te pupuri i te piston mana (13) i roto i te
tuwhera. Ka taea e te rere te rere noa mai i te tauranga B ki te tauranga i te taha o te Pou matua (3), kia tae ra ano te pehanga ki te tauranga i te puna (11).
piston (13) neke ki te kati kati.
Ko te pehanga whakahekeheke e hiahiatia ana, ka rite ki te toenga i waenga i te pehanga i te tauranga A me te pehanga i te puna (11) kua tutuki. Ko te hinu hinu ka rere mai i te pikinga o te pikinga (14) ki te tank e tu ana i te raina whakahaere i roto i te raina mana (15).
Ko te rerenga mai i te tauranga A ki te B ka taea te whakatutuki ma te whakauru i tetahi tohu tirotiro (16).
Ko te hononga kaha o te pehanga (17) ka taea te whakaheke i te pehanga i roto i te tauranga hei tirotiro.
Te hanganga o te Momo Momo Triblat Dr 20 ... 50b
Nga tohu o te Dr ... 50B
