Ki te tere rawa te neke o te rango pneumatic, ka tohe ranei ki te neke rakau-paheke, ko te otinga kei te tika te kowhiringa me te whakaurunga o te waapa whakahaere rere. Ko te reera rere rere pneumatic e whakahaere ana i te rere o te hau kikii hei whakahaere i te tere o te kaitahuri, na te mea he mea nui mo nga punaha aunoa e hiahia ana kia tika te waa nekehanga. Kaore i rite ki o raatau taangata waipēhi, me hapai e enei maru te kaha o te wai whakakorikori i reira ko te owehenga pehanga me nga tikanga rere oro e huri ana i nga ahuatanga whakahaere.
He pehea te mahi a nga Rere Rere Pneumatic
Ko te mahi taketake ko te hanga i tetahi here rereke i te ara hau. I te rere o te hau kōpeke i roto i te orifice whaiti, ka huri te pūngao pehanga ki te pūngao neke, ka puta he heke pehanga e whakaiti ana i te tere rere whakararo. Engari he rereke te ahua o te hau kōpeke i te wai korekore, e whakauru ana i nga uaua e pa ana ki te mana whakahaere.
Ina rere te hau i roto i te herenga, ko te hononga i waenga i te pehanga whakarunga ($P_1$) me te pehanga whakararo ($P_2$) ka whakatau i te tikanga rere. I te hekenga o te pehanga ngawari, ka piki te rere ki runga i te rereketanga o te pehanga. Heoi, ka heke iho te tauwehenga pehanga $P_2/P_1$ ki raro i te uara tino nui (te nuinga o te 0.528 mo te hau), ka tae te tere o te rere i te korokoro ki te tere sonic rohe. Ko tenei ahuatanga, e kiia ana ko te rere kowaowao, ko te rere orooro ranei, he tepe taketake.
I roto i te rere kowaowaotia, ka whakaheke ake te pehanga whakararo kare e piki ake te tere o te rere papatipu. Ko te rere o te rere kua "whakanuia" i runga i te tere o te oro na roto i taua rahi o te orifice. Ko tenei ahuatanga tinana e mau tonu ana i roto i nga punaha pneumatic.
ISO 6358 Paerewa Whakatauranga RereKo nga uara Cv waipēhi tuku iho he poto mo nga tono pneumatic na te mea kei runga i te rere wai korekore. Ko te paerewa ISO 6358 e whakatau ana i tenei me nga taapiri e rua:
- Te kawe oro (C):Te kaha rere morahi i raro i nga ahuatanga e kowaowaotia ana, ka whakaatuhia ki te dm³/(s·pae).
- ōwehenga pēhanga nui (b):Ko te waahi whakawhiti i waenga i te rerenga oro me te rere oro (te tikanga 0.2 ki te 0.5).
Ko nga whārite rere i runga i enei tawhā ko:
Mo te rere rawaowao ina $P_2/P_1 \le b$:
$$ Q = C \cdot P_1 \cdot K_t $$Mo te rere ororongo ina $P_2/P_1 > b$:
$$ Q = C \cdot P_1 \cdot K_t \cdot \sqrt{1 - \maui(\frac{\frac{P_2}{P_1} - b}{1 - b}\right)^2} $$Ko te $K_t$ te tauwehe whakatika pāmahana.

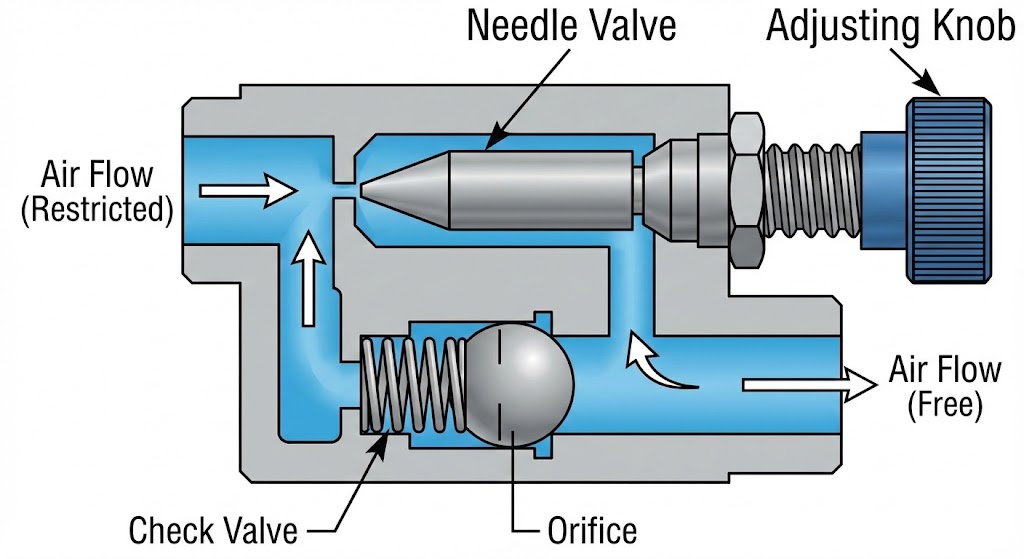

Hanganga o roto me nga Waahanga
Ka whakakotahihia e te kaiwhakahaere tere nga mahi e rua i roto i te tinana kiato kotahi: te tarai me te taki takirere.
Rauemi tinana takirere:Ko te whiringa ka whakawhirinaki ki te taiao. Ko te parahi me te whakakikorua nickel e mahi ana i nga hiahia wheketere whanui, ko te konumohe anodized ka whakaiti i te taumaha. Ko te rino kowiri (304/316) he mea nui mo nga waahi horoi, a ko nga kirihou miihini (PBT) e tuku ana i nga otinga mama ngawari.
Hoahoa o te Needle Valve:Ko nga hoahoa-kounga teitei e whakamahi ana i nga miro pitch pai (10-15 hurihanga) mo te mana tika i roto i te awhe 10-50 mm/s. Ko te koki taper e pa ana ki te ahua o te pihinga—ko nga tapere raina he whakarereketanga orite, engari he pai ake te mana o te paheketanga orite ki nga tuwhera iti.
Tirohanga Whirihoranga takirere:Ko te maataki taki whakauru ka taea te rere korekore ki muri. He iti nga momo hiri ngutu engari ka turuturu i te pehanga iti; Ko nga momo poipoi, popeti ranei ka kaha ake te kati engari me nui ake te waahi.
Meter-In vs Meter-Out Mana Rautaki
Ko te turanga o te whakaurunga ka pa ki te whanonga o te punaha. Ko tenei rereketanga ka nui ake nga raru o te mara atu i era atu ahuatanga o te whakahaere rere pneumatic.
Mana Ita-Whiti (Rahuinga Putanga)I roto i tenei whirihoranga, ka taea e te taki takirere te rere noa ki roto i te rango i te wa e aukati ana te ngira i te hau ruha ka wehe atu i tera ruma. Ko te kaupapa mahi ka hangaia he urunga pehanga. I te neke haere o te piston, ka puta te pehanga o muri, ka pai ake te pakari me te aukati i te paheke rakau.
Mana-Meta (Rahuinga Tuku)I konei ka aukati te ngira i te hau taumai i te wa e rere noa ana te remu. I te nuinga o te wa ka arai atu tenei ki te nekehanga koretake ("tekei") na te mea ka heke te pehanga o te ruma tuku ina piki te rōrahi, ka mutu te piston kia hanga ano te pehanga.
"Mena kei te ruarua, mita ki waho." Ko te mita-waho te whiringa taunoa mo nga rango mahi-rua. Me rahuitia te mita-in mo nga rango mahi kotahi (ko te hokinga mai o te puna), mo nga tono timatanga ngawari ranei.
| Te ahuatanga | Meta-Whi (Rongo) | Miita-Mai (Turanga) |
|---|---|---|
| Te Maeneene Motini | Tino pai (kaore i te paheke rakau) | He rawakore |
| Te Whakahaere Uta | He pai te whakamarumaru mo nga taumahatanga nui | Te tupono ki te oma me te taumahatanga o te taumaha |
| Te Whakamaunga Tere | Teitei (painga urunga) | Taurangi (e whakawhirinaki ana ki te tuku) |
| Nga Tono Pai | Potakaro mahi-rua | Nga puoto mahi kotahi |
Te Whiriwhiri Valve me te Tukatuka Rahi
Ko te rahinga tika ka aukati i nga maru iti e whakaiti ana i te kaha o te kaitahuri me nga reera nui e patu ana i te whakatau tere.
Tīmata mā te tātai rere e hiahiatia ana i runga i ngā whakaritenga rango:
$$ Q = \frac{A \cdot L \cdot 60}{t} $$Inaa ko te $A$ te horahanga piston (cm²), ko te $L$ te roa o te whiu (cm), ko te $t$ te wa whiu (hekona).
Whakaheke Peke:Whakaitihia te hekenga pehanga puta noa i te takirere ki te pae 0.5-1.0 i te rere whakatau. Ko te teitei ake te whakaheke i te kaha ururua; Ko nga topata iti rawa e tohu ana i te maataki nui me te koretake o te whakataunga.
Tāuta me te Raparongoā
Tāutahia te takirere rere kia tata ki te tauranga rango. Ko te rere o nga ngongo roa ka hanga i te rōrahi compressible hei puna hau, he whakautu whakaheke.
Whakatikatika Tuatahi:Me timata ki te ngira 3-4 huri tuwhera. Mena ka paheke te rakau, manatokohia te mana o te mita-waho. Mena he tere rawa te neke, kati i roto i nga waahanga hauwhā-hurihuri.
| Tohutohu | Te take pea | Rongoā |
|---|---|---|
| Te nekehanga tihorea (rakau-paheke) | Mana mita-i runga i te rango mahi-rua | Whakaritea ano ki te mita-waho |
| Ka huri te tere i waenganui-whiu | He rereke te pehanga tuku | Tāutahia te kaiwhakahaere motuhake |
| Kaore he mana tere | Te poke, te ngira pakaru ranei | Tirotiro tātari; whakakapi takirere |
| Ka rere te porotaka i muri i te tu | Tirohia te rerenga o roto o te takirere | Whakakapia te takirere; tirohia te poke |
Te tiaki me te oranga o te ratonga
Ko nga reera rere o te pneumatic e tika ana hei waahanga tiaki iti, engari ko te tirotiro auau ka aukati i nga rahunga ohorere.
I raro i nga tikanga ahumahi me te hau tātari tika (40-micron iti rawa), ka tuku nga maru kounga5-10 tauo te ora taviniraa.
Nga Mea Whakaiti Ora:
- Te tuku hau poke (kua haurua te ora o te hiri)
- Te wera nui i tua atu i nga tohu hiri
- Ko te whakatikatika kaitaua ka mau te miro
- Te rongo matū (he Kowiri tira/FKM)
I te wa e tipu ana nga punaha ahumahi, ka uru te mana rere pneumatic ma te whakauru i nga puoro me te hononga whatunga. Ahakoa ko nga kaikohikohi hiko e puta mai ana he tino tika, he pai ake nga pneumatics mo nga tono tere-tere, poto-whiu, hau pahū, me nga taiao horoi e hiahiatia ana kia kaha te kaha o te taumaha.
