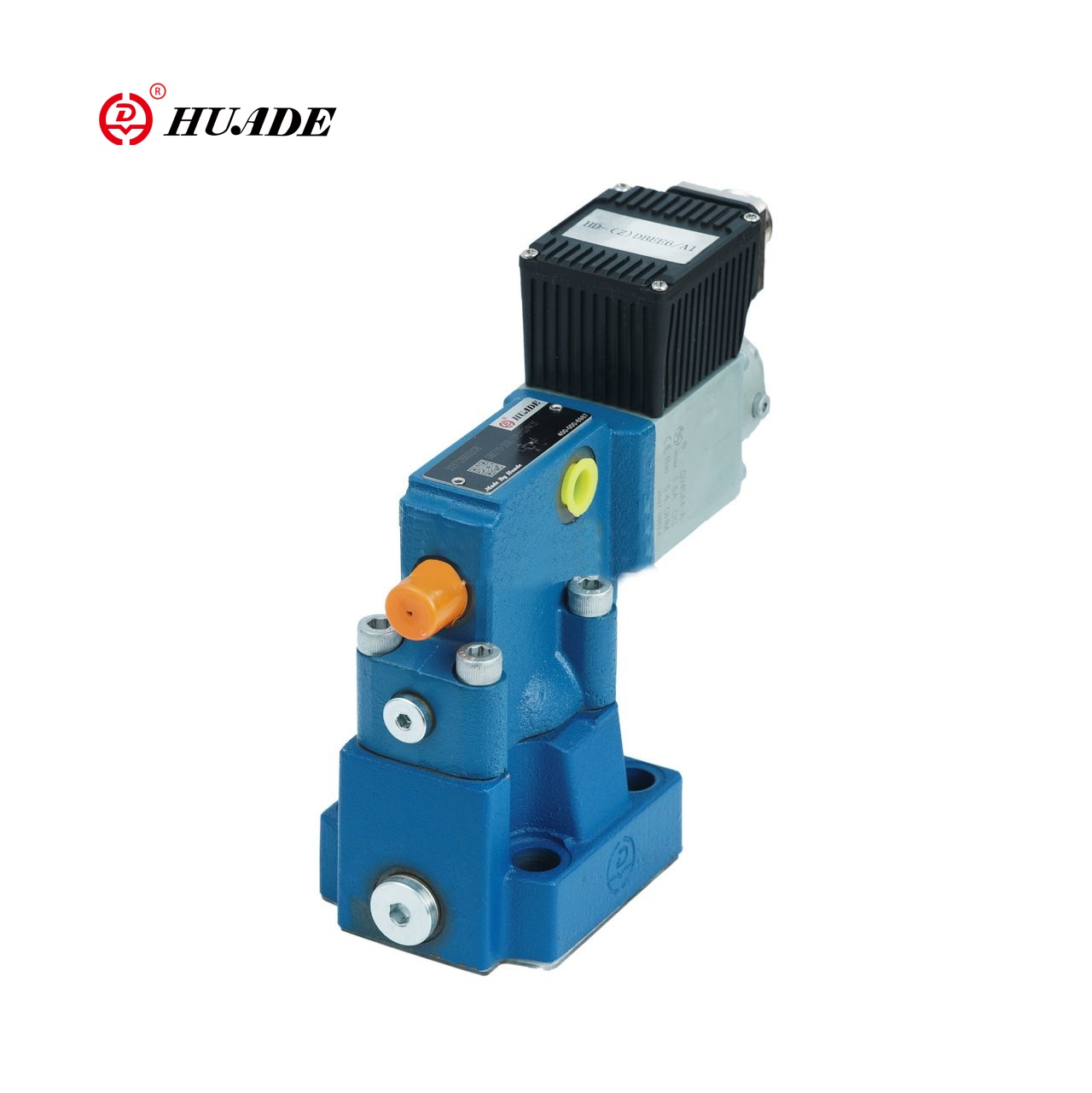

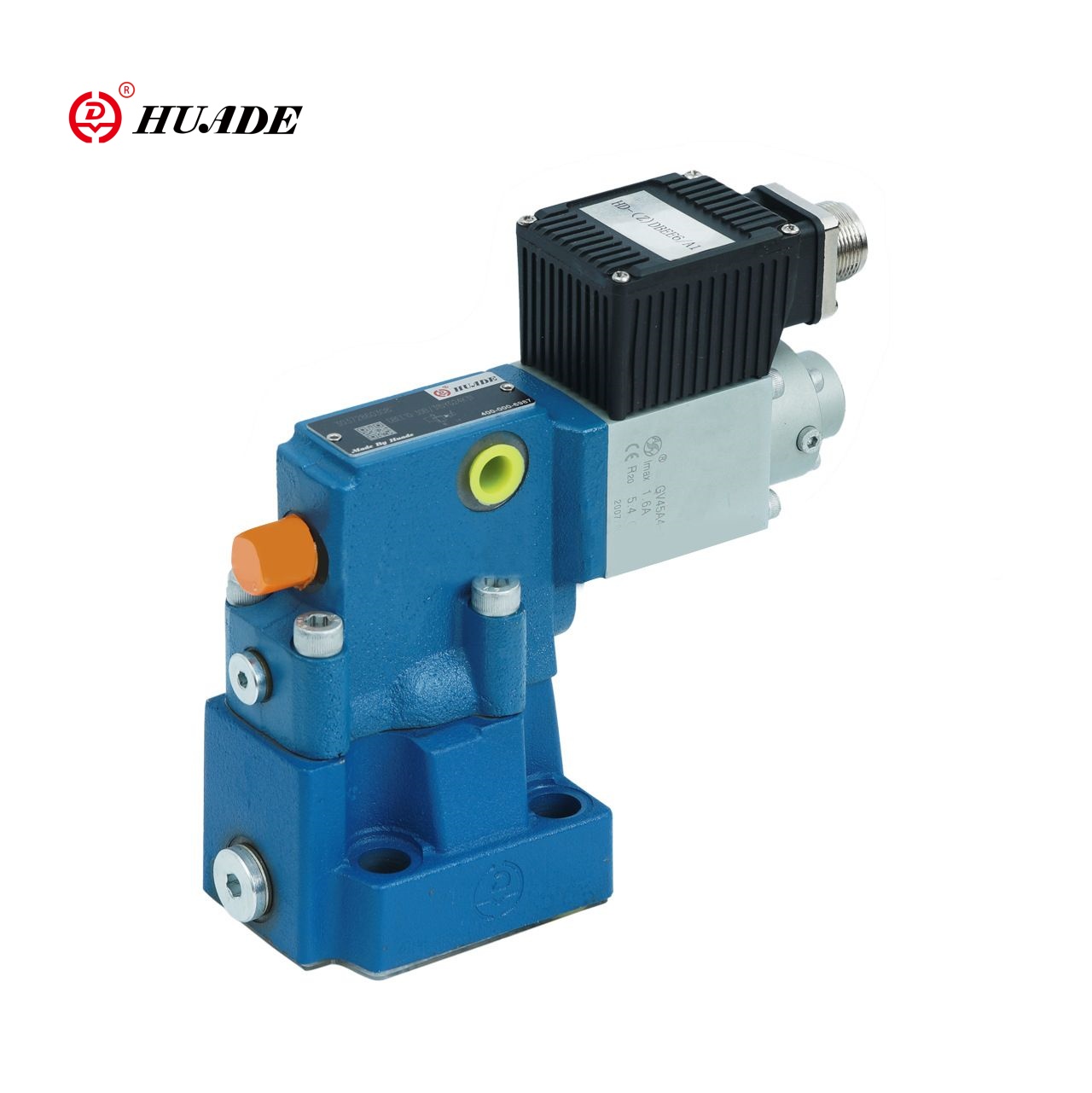

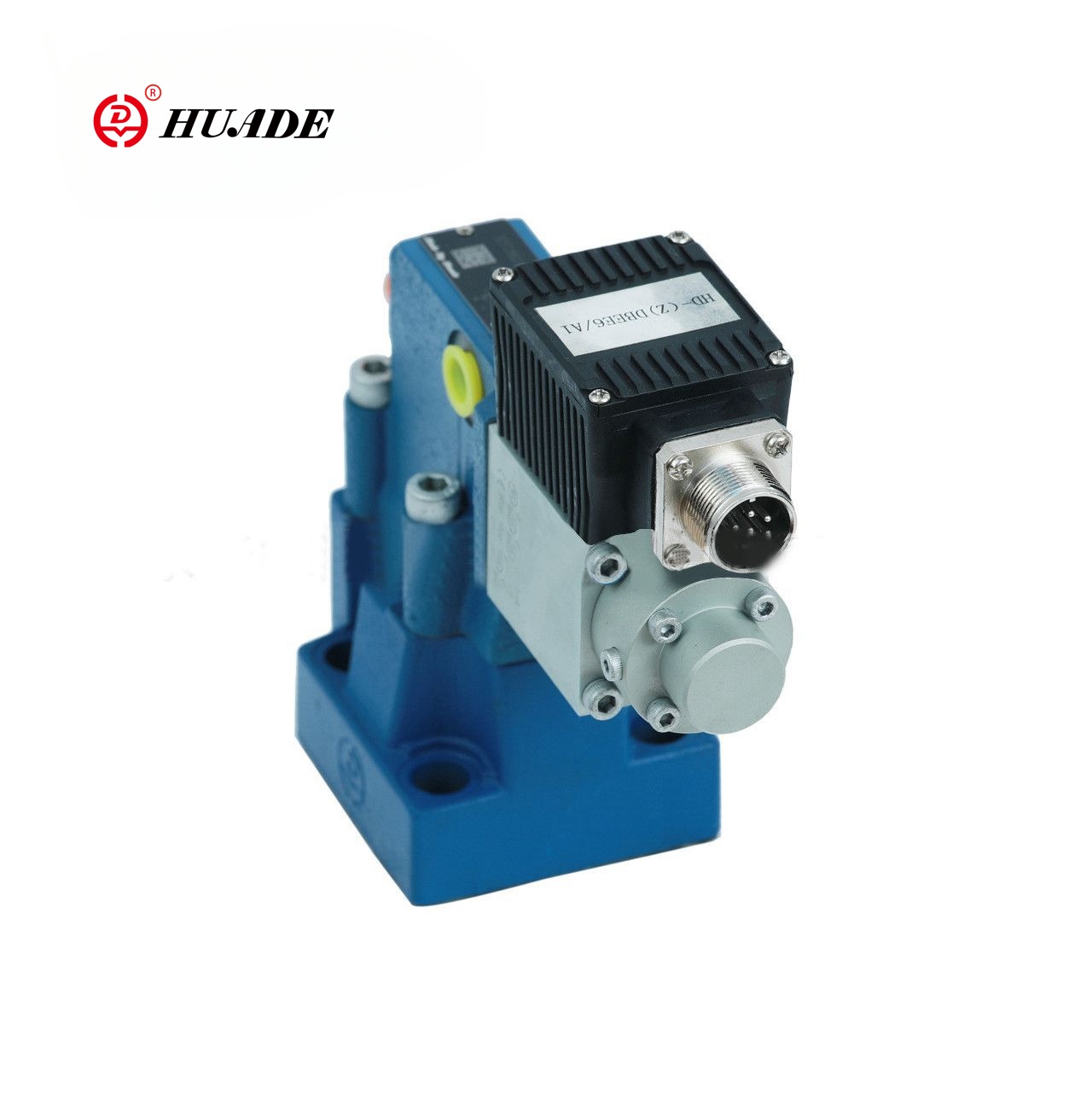

Zdbee-1x Whakawhanake Whakaora i te rongoa a te kaiwhakaora-whakaora, e peia ana e te solenoid whaimana ki te whakatutuki i te waahi korekore me te mana whakahaere o te pehanga punaha. Ka taea e tenei vallastol te whakakapi i te tauira kotahi mai i Rexroth. Huade hydraulic valves tango i nga paerewa ano rite rexroth, engari he iti ake te utu.
| Tianara | ||
| Whakatūranga | kāre herea | |
| Te Raarangi rokiroki (℃) | -20 ki te +80 | |
| Rangi pāmahana | DBE me te zdbe (℃) | -20 ki te + 70 |
| Dbee me te zdbee (℃) | -20 ki te +50 | |
| Taumaha | DBE me te zdbe (kg) | 2.4 |
| Dbee me te zdbee (kg) | 2.5 | |
| Hydraulic (whanganga i ʋ = 46 mm2 / s me t = 40 ° C ± 5 ℃ | ||
| Max. te pēhanga whakahaere | Ports P: P1-P2: A1-A2: B1-B2 MPA | 31.5 |
| Port T MPA | 5 | |
| Max. pēhanga reanga | Taumata Tuarua 5 MPA | 5 |
| Taumata 10 MPA | 10 | |
| Taumata 20 MPA | 20 | |
| Taumata 31.5 MPA | 31.5 | |
| Min. Te pehanga e tau ana ki te uara tohu 0 MPA | Tirohia nga pihi tohu | |
| Whakahokia te tauranga Pord A; me te horoi hinu hinu o waho (y) | wehe me te aukati i te pehanga kore ki te tank | |
| Pirari hinu L / Min | 0.6O1.2 | |
| Max. rere l / min | 30 | |
| Te wai pēhanga | Te hinu kohuke (HL, HLP) ki te Din 51 524 | |
| Te whānuitanga o te pāmahana pāmahana wai | -20to + 80 | |
| Te Raru Tirotiro MM2 / S | 15 ki te 380 | |
| Hiko | 24v DC | |
| Min.control o nāianei (MA) | 100 | |
| Max.control o naianei ma | 1600 | |
| Te ātete o te kiri o Salenoid | Uara makariri i te 20 ° C (ω) | 0.54 |
| Uara Max.Warm (ω) | 7.8 | |
| Tāke | 100 | |
| Hononga hiko | DBE me te zdbe | Ki te whakauru i nga waahanga ki te din en 175 301 ~ 803 |
| Hono-hono ki te Din En 175 301-803 | ||
| Dbee me te zdbee | Ma te Wahanga Plug To waewae DLN 43 563-AM6-3 | |
| Mono-i roto i te taahiraa taangai 43 563-BF6-3 | ||
| Tiaki Tiaki ki te Din 40 050 | IP 65 | |
| Te whakahaere hiko mo te dbee me te zdbee | Whakauruhia ki roto i te valve | |
| Mo te dbe me te zdbe | ||
| Absifier i roto i te whakariterite i te eurocard hōputu | HD-VT-VSPA1-1-1X / | |
Nga waahanga:
▶ valve mo te aukati i te pehanga pūnaha
▶ Te mahi a te Soutnoids Ablenoids
▶ Mo te taapiri i te hoahoa pereti ranei te hoahoa pereti
▶ Valve me te whakahaere hiko mai i te puna kotahi
nga momo HD-ZDBEE me te Hiko Whakahaere Whakauru
①low Tauira Taputapu o te Whakanuitanga Uara Whakahaumahara Tohu
②independently taea te whakatika me te heke iho
Tono:
Ko te VDBEE-1X te wehenga o te whakaoranga he pai mo nga punaha hydraulic e hiahia ana ki te whakahaere pehanga, penei i nga miihini miihini, nga miihini miiharo me etahi atu mara.
Ko nga papaahi o te pehitanga o te mate uruta, ko nga momo HD-DBE kua whakatauhia e te Solenoid Spoetital. Ka whakamahia enei raupaparorohiko hei aukati i te pehanga pūnaha. Na enei peara ka taea te whakatika i te pehanga o te punaha, me iti noa iho, e pa ana ki te uara whakahaere hiko.
Ko enei punaha he mea nui te ahua o te solenoid (1), te whare (2), te kaata (3), ko te punga (4) me te paltite paputi (8). Ko te mana whanui te huri i te mea hiko i te taha ki te kaha miihini. Ko te pikinga o nga mea o naianei ka piki ake te pikinga o te kaha o te tangata kotahi. Ki tonu te ruma o te tama alenoid i te wai hydraulic me te toenga-taurite. Ko te whakatakotoranga o te pehanga pūnaha e whakatutukihia ana ma nga solenoids solenoid (1) e pa ana ki te uara whakahau. Ko te pēhanga i ahu mai i te punaha i Port P nga mahi i te taha matau o te Stul (4). I te wa ano ka mahi te punaha whakahaere i te raina whakahaere (6) e whakauruhia ana ki te orifice (5) i runga i te puna ka utaina te taha o te Stul (4). Ma te taapiri atu (7) Ko te pehanga o te punaha i runga i te papa paltit (8) ki te kaha o te mana o te sponoid (1). Ina tae ana te pehanga o te punaha ki te uara o mua i te whakatakotoranga i te papa o te kapo (8) ka ara ake i tona nohoanga. Kei runga i te tauira, ka rere ke te hinu o te hinu ki waho o te tauranga i roto i te tank, ka whai kiko tenei ki te taapiri i te pehanga i te puna o te puna (4). Mena kei te haere tonu te pehanga pūnaha ki te ara ake i te taha matau o te spolol e pana ana i te punga ki te mana whakahaere P ki te uara o te kore-a-tau.
Te hanganga o te pehanga pehanga matapae a Vadbe Zdbe-1x
Te hanganga o te ahunga whakamua o te pehanga matapae zdbee-1x
I runga i nga ahuatanga o te hoahoa mahi, te rite o te Valvee-1X e rite ana ki nga tohu whakaora zdbe. Ko te rereketanga anake ko te mea ko te solenoid whaimana kei te whare ⑩, i roto i te hanga o te kaiwhakahaere hiko. Ko te tuku mana me te whakanoho i te ngaohiko ira ma te hono-hono (11).
Ko te koikoi-a-upoko e tohuhia ana e te kaiwhakanao e pa ana ki te kaupapa o te whakawhiwhinga mo te utu iti rawa o te penapena. Ko nga wa o te rori mo te piki haere o te pehanga ka taea te whakatika takitahi ma te whakamahi i nga hauota.
Tohu o te ahunga whakamua o te ahunga whakamua a Vadbee-1x
